三菱電機 FX5U系列增設I/O模組

1. 電源內藏入出力擴充機簡易規格及尺寸/CAD圖檔

■AC電源內藏擴充機

型號
合計
點數
輸出入點數及型式
配線
方式
對應主機

外型

尺寸

CAD檔
輸入 輸出 FX5UJ FX5U FX5UC
FX5-32ER/ES 32 16

DC24V

(Sink/Source)

16 繼電器接點 端子台

O

AC電源型

O

AC電源型

X 尺寸圖 2D
FX5-32ET/ES

電晶體(Sink)

2D
FX5-32ET/ESS

電晶體(Source)

2D



■DC電源內藏擴充機

型號
合計
點數
輸出入點數及型式
配線
方式
對應主機
外型
尺寸
CAD檔
輸入 輸出 FX5UJ FX5U FX5UC

FX5-32ER/DS

32 16

DC24V

(Sink/Source)

16 繼電器接點 端子台

X

O

DC電源型

1 尺寸圖 2D

FX5-32ET/DS

電晶體(Sink)

2D

FX5-32ET/DSS

電晶體(Source)

2D

1 : 連接到FX5UC時,需要有FX5-CNV-IFC轉換介面.







2. 增設入力模組簡易規格及尺寸/CAD圖檔



型號
合計
點數
輸出入點數及型式
配線
方式
對應主機
外型
尺寸
CAD檔
輸入 輸出 FX5UJ FX5U FX5UC
FX5-8EX/ES 8 8
DC24V
(Sink/Source)
-- -- 端子台 O O 1 尺寸圖 2D
FX5-16EX/ES 16 16

--

尺寸圖 2D

FX5-C16EX/D

16 16
DC24V
(Sink)
-- -- Connector 2 2 O 尺寸圖 2D

FX5-C16EX/DS

DC24V
(Sink/Source)
-- -- 2D
FX5-C32EX/D 32 32
DC24V
(Sink)
--

--

Connector 2 2 O 尺寸圖 2D
FX5-C32EX/DS
DC24V
(Sink/Source)
2D

FX5-C32EX/DS-TS

32 32
DC24V
(Sink/Source)
-- -- 夾式端子台 2 2 O 尺寸圖 2D

1 : 連接到FX5UC時,需要有FX5-CNV-IFC轉換介面.

2連接到FX5U/FX5UJ時,需要有FX5-CNV-IF轉換介面.







3. 增設出力模組簡易規格及尺寸/CAD圖檔



型號
合計
點數
輸出入點數及型式
配線
方式
對應主機
外型
尺寸
CAD檔
輸入 輸出 FX5UJ FX5U FX5UC
FX5-8EYR/ES 8 -- -- 8 繼電器接點 端子台 O O 1 尺寸圖 2D
FX5-8EYT/ES

電晶體(Sink)

2D
FX5-8EYT/ESS

電晶體(Source)

2D
FX5-16EYR/ES 16 16 繼電器接點 尺寸圖 2D
FX5-16EYT/ES

電晶體(Sink)

2D
FX5-16EYT/ESS

電晶體(Source)

2D

FX5-C16EYT/D

16 -- -- 32 電晶體(Sink) Connector 2 2 O 尺寸圖 2D

FX5-C16EYT/DSS

電晶體(Source) 2D
FX5-C32EYT/D 32 --
--
16

電晶體(Sink)

Connector 2 2 O 尺寸圖 2D
FX5-C32EYT/DSS

電晶體(Source)

2D

FX5-C32EYT/D-TS

32 -- -- 32 電晶體(Sink) 夾式端子台 2 2 O 尺寸圖 2D

FX5-C32EYT/DSS-TS

32 -- -- 32 電晶體(Source) 尺寸圖 2D

1 : 連接到FX5UC時,需要有FX5-CNV-IFC轉換介面.

2連接到FX5U/FX5UJ時,需要有FX5-CNV-IF轉換介面.







4. 增設入出力混合模組簡易規格及尺寸/CAD圖檔



型號
合計
點數
輸出入點數及型式
配線
方式
對應主機
外型
尺寸
CAD檔
輸入 輸出 FX5UJ FX5U FX5UC

FX5-16ER/ES

16 8
DC24V
(Sink/Source)
8 繼電器接點 端子台 O O 1 尺寸圖 2D

FX5-16ET/ES

電晶體(Sink) 尺寸圖 2D

FX5-16ET/ESS

電晶體(Source) 尺寸圖 2D
FX5-C32ET/D 32 16
DC24V
(Sink)
16 電晶體(Sink) Connector 2 2 O 尺寸圖 2D
FX5-C32ET/DSS
DC24V
(Sink/Source)
電晶體(Source) 2D

FX5-C32ET/DS-TS

32 16
DC24V
(Sink/Source)
16 電晶體(Sink) 夾式端子台 2 2 O 尺寸圖 2D

FX5-C32ET/DSS-TS

電晶體(Source) 尺寸圖 2D

1 :連接到FX5UC時,需要有FX5-CNV-IFC轉換介面或FX5-C1PS-5V.

2 : 連接到FX5U/FX5UJ時,需要有FX5-CNV-IF轉換介面.







產品說明

 FX5-32ER/ES AC電源內藏入出力擴充機(Relay輸出)

FX5-C32ER/ES

尺寸圖

特長:

• 端子台型的電源內藏型入出力擴充機。

• 可增設入力16點(Sink/Source),出力16點(繼電器接點)。

• 因電源內藏所以與CPU相同,在FX5-32ER/ES後面可直接連接FX5用的增設I/O單元及特殊智能模組。



詳細規格



對應主機

FX5UJ CPU主機(AC電源型)

FX5U CPU主機(AC電源型)

重量 約0.65kg
電源規格
額定電壓 AC100~240V
電壓容許範圍 AC85~264V
額定頻率 50/60Hz
容許瞬間停電時間 10ms以上的瞬間停電可繼續動作
電源保險絲 250V, 3.15A 時間延遲保險絲
突入電流 最大30A 5ms以下/AC100V
最大65A 5ms以下/AC200V
消耗電力 25W
擴充機連接允許的最大構成時,DC24V供應電源為最大消耗時的數據。
(包含入力電路的電流部份)
DC24V供應電源容量 250mA(擴充機入力電路使用供應電源時的容量。)
310mA(擴充機入力電路使用外部電源時的容量。)
DC24V供應電源會因增設入力單元等模組擴充而消耗,可使用電流將因此減少。
DC5V供應電源容量 965mA
入力規格
入力點數 16點
入力配線方式 端子台(M3螺絲)
入力型式 Sink/Source
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式

無電壓接點入力

Sink:NPN開集極電晶體

Source:PNP開集極電晶體

入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成
力規格
出力點數 16點
出力配線方式 端子台(M3螺絲)
出力方式 繼電器
外部電源 DC30V以下
AC240V以下
(非CE,UL,cUL規格對應時,AC250V以下)
出力電路隔離 機械的隔離
出力動作表示 出力ON時LED亮燈
最大負載 2A/1点
每個COM點電阻性負載的總負載電流如下:
・出力4點/COM:8A以下
・出力8點/COM:8A以下
開路洩露電流 --
最小負載 DC5V 2mA(參考值)
應答時間 OFF→ON 約10ms
ON→OFF 約10ms
出力電路構成





  FX5-32ET/ES AC電源內藏入出力擴充機(NPN輸出)

FX5-C32ER/ES

尺寸圖

特長:

• 端子台型的電源內藏型入出力擴充機。

• 可增設入力16點(Sink/Source),出力16點(電晶體,Sink)。

• 因電源內藏所以與CPU相同,在FX5-32ET/ES後面可直接連接FX5用的增設I/O單元及特殊智能模組。



詳細規格



對應主機

FX5UJ CPU主機(AC電源型)

FX5U CPU主機(AC電源型)

重量 約0.65kg
電源規格
額定電壓 AC100~240V
電壓容許範圍 AC85~264V
額定頻率 50/60Hz
容許瞬間停電時間 10ms以上的瞬間停電可繼續動作
電源保險絲 250V, 3.15A 時間延遲保險絲
突入電流 最大30A 5ms以下/AC100V
最大65A 5ms以下/AC200V
消耗電力 25W
擴充機連接允許的最大構成時,DC24V供應電源為最大消耗時的數據。
(包含入力電路的電流部份)
DC24V供應電源容量 250mA(擴充機入力電路使用供應電源時的容量。)
310mA(擴充機入力電路使用外部電源時的容量。)
DC24V供應電源會因增設入力單元等模組擴充而消耗,可使用電流將因此減少。
DC5V供應電源容量 965mA
入力規格
入力點數 16點
入力配線方式 端子台(M3螺絲)
入力型式 Sink/Source
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式

無電壓接點入力

Sink:NPN開集極電晶體

Source:PNP開集極電晶體

入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成
力規格
出力點數 16點
出力配線方式 端子台(M3螺絲)
出力方式 電晶體/Sink輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈
最大負載 0.5A/1点
每個COM點電阻性負載的總負載電流如下:
・出力4點/COM:0.8A以下
・出力8點/COM:1.6A以下
開路洩露電流 0.1mA/DC30V
最小負載 -
應答時間 OFF→ON 0.2ms以下/200mA(DC24V時)
ON→OFF 0.2ms以下/200mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成





  FX5-32ET/ESS AC電源內藏入出力擴充機(PNP輸出)

FX5-C32ER/ES

尺寸圖

特長:

• 端子台型的電源內藏型入出力擴充機。

• 可增設入力16點(Sink/Source),出力16點(電晶體,Source)。

• 因電源內藏所以與CPU相同,在FX5-32ET/ESS後面可直接連接FX5用的增設I/O單元及特殊智能模組。



詳細規格



對應主機

FX5UJ CPU主機(AC電源型)

FX5U CPU主機(AC電源型)

重量 約0.65kg
電源規格
額定電壓 AC100~240V
電壓容許範圍 AC85~264V
額定頻率 50/60Hz
容許瞬間停電時間 10ms以上的瞬間停電可繼續動作
電源保險絲 250V, 3.15A 時間延遲保險絲
突入電流 最大30A 5ms以下/AC100V
最大65A 5ms以下/AC200V
消耗電力 25W
擴充機連接允許的最大構成時,DC24V供應電源為最大消耗時的數據。
(包含入力電路的電流部份)
DC24V供應電源容量 250mA(擴充機入力電路使用供應電源時的容量。)
310mA(擴充機入力電路使用外部電源時的容量。)
DC24V供應電源會因增設入力單元等模組擴充而消耗,可使用電流將因此減少。
DC5V供應電源容量 965mA
入力規格
入力點數 16點
入力配線方式 端子台(M3螺絲)
入力型式 Sink/Source
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式

無電壓接點入力

Sink:NPN開集極電晶體

Source:PNP開集極電晶體

入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成
力規格
出力點數 16點
出力配線方式 端子台(M3螺絲)
出力方式 電晶體/Source輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈
最大負載 0.5A/1点
每個COM點電阻性負載的總負載電流如下:
・出力4點/COM:0.8A以下
・出力8點/COM:1.6A以下
開路洩露電流 0.1mA/DC30V
最小負載 -
應答時間 OFF→ON 0.2ms以下/200mA(DC24V時)
ON→OFF 0.2ms以下/200mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成





  FX5-32ER/DS DC電源內藏入出力擴充機(Relay輸出)

FX5-C32ER/DS

尺寸圖

特長:

• 端子台型的電源內藏型入出力擴充機。

• 可增設入力16點(Sink/Source),出力16點(繼電器接點)。

• 因電源內藏所以與CPU相同,在FX5-32ER/DS後面可直接連接FX5用的增設I/O單元及特殊智能模組。



詳細規格



對應主機 FX5U CPU主機(DC電源型) ,FX5UC CPU主機
重量 約0.65kg
電源規格
額定電壓 DC24V
電壓容許範圍 DC16.8~28.8V
額定頻率 --
容許瞬間停電時間 5ms以上的瞬間停電可繼續動作
電源保險絲 250V, 3.15A 時間延遲保險絲
突入電流 最大50A 0.5ms以下/DC24V
消耗電力 25W
擴充機連接允許的最大構成時,DC24V供應電源為最大消耗時的數據。
(包含入力電路的電流部份)
DC24V供應電源容量 310mA(擴充機入力電路使用外部電源時的容量。)
DC24V供應電源會因增設入力單元等模組擴充而消耗,可使用電流將因此減少。
DC5V供應電源容量 965mA
入力規格
入力點數 16點
入力配線方式 端子台(M3螺絲)
入力型式 Sink/Source
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式

無電壓接點入力

Sink:NPN開集極電晶體

Source:PNP開集極電晶體

入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成
力規格
出力點數 16點
出力配線方式 端子台(M3螺絲)
出力方式 繼電器
外部電源 DC30V以下
AC240V以下
(非CE,UL,cUL規格對應時,AC250V以下)
出力電路隔離 機械的隔離
出力動作表示 出力ON時LED亮燈
最大負載 2A/1点
每個COM點電阻性負載的總負載電流如下:
・出力4點/COM:8A以下
・出力8點/COM:8A以下
開路洩露電流 --
最小負載 DC5V 2mA(參考值)
應答時間 OFF→ON 約10ms
ON→OFF 約10ms
出力電路構成





  FX5-32ET/DS DC電源內藏入出力擴充機(NPN輸出)

尺寸圖

特長:

• 端子台型的電源內藏型入出力擴充機。

• 可增設入力16點(Sink/Source),出力16點(電晶體,Sink)。

• 因電源內藏所以與CPU相同,在FX5-32ET/DS後面可直接連接FX5用的增設I/O單元及特殊智能模組。



詳細規格



對應主機 FX5U CPU主機(DC電源型) ,FX5UC CPU主機
重量 約0.65kg
電源規格
額定電壓 DC24V
電壓容許範圍 DC16.8~28.8V
額定頻率 --
容許瞬間停電時間 5ms以上的瞬間停電可繼續動作
電源保險絲 250V, 3.15A 時間延遲保險絲
突入電流 最大50A 0.5ms以下/DC24V
消耗電力 25W
擴充機連接允許的最大構成時,DC24V供應電源為最大消耗時的數據。
(包含入力電路的電流部份)
DC24V供應電源容量 310mA(擴充機入力電路使用外部電源時的容量。)
DC24V供應電源會因增設入力單元等模組擴充而消耗,可使用電流將因此減少。
DC5V供應電源容量 965mA
入力規格
入力點數 16點
入力配線方式 端子台(M3螺絲)
入力型式 Sink/Source
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式

無電壓接點入力

Sink:NPN開集極電晶體

Source:PNP開集極電晶體

入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成
力規格
出力點數 16點
出力配線方式 端子台(M3螺絲)
出力方式 電晶體/Sink輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈
最大負載 0.5A/1点
每個COM點電阻性負載的總負載電流如下:
・出力4點/COM:0.8A以下
・出力8點/COM:1.6A以下
開路洩露電流 0.1mA/DC30V
最小負載 -
應答時間 OFF→ON 0.2ms以下/200mA(DC24V時)
ON→OFF 0.2ms以下/200mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成





  FX5-32ET/DSS DC電源內藏入出力擴充機(PNP輸出)

尺寸圖

特長:

• 端子台型的電源內藏型入出力擴充機。

• 可增設入力16點(Sink/Source),出力16點(電晶體,Source)。

• 因電源內藏所以與CPU相同,在FX5-32ET/DSS後面可直接連接FX5用的增設I/O單元及特殊智能模組。



詳細規格



對應主機 FX5U CPU主機(DC電源型) ,FX5UC CPU主機
重量 約0.65kg
電源規格
額定電壓 DC24V
電壓容許範圍 DC16.8~28.8V
額定頻率 --
容許瞬間停電時間 5ms以上的瞬間停電可繼續動作
電源保險絲 250V, 3.15A 時間延遲保險絲
突入電流 最大50A 0.5ms以下/DC24V
消耗電力 25W
擴充機連接允許的最大構成時,DC24V供應電源為最大消耗時的數據。
(包含入力電路的電流部份)
DC24V供應電源容量 310mA(擴充機入力電路使用外部電源時的容量。)
DC24V供應電源會因增設入力單元等模組擴充而消耗,可使用電流將因此減少。
DC5V供應電源容量 965mA
入力規格
入力點數 16點
入力配線方式 端子台(M3螺絲)
入力型式 Sink/Source
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式

無電壓接點入力

Sink:NPN開集極電晶體

Source:PNP開集極電晶體

入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成
力規格
出力點數 16點
出力配線方式 端子台(M3螺絲)
出力方式 電晶體/Source輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈
最大負載 0.5A/1点
每個COM點電阻性負載的總負載電流如下:
・出力4點/COM:0.8A以下
・出力8點/COM:1.6A以下
開路洩露電流 0.1mA/DC30V
最小負載 -
應答時間 OFF→ON 0.2ms以下/200mA(DC24V時)
ON→OFF 0.2ms以下/200mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成

 FX5-8EX/ES 增設入力單元

FX5-8EX/ES

尺寸圖

特長:

• 端子台型的入力增設單元。

• 可增設入力8點(Sink/Source)。

• 可直接連接在主機或電源內藏的入出力擴充機後面。
  (FX5U主機構成時,也可連接在FX5-1PSU-5V增設電源模組後面)



詳細規格



對應主機

FX5UJ CPU主機

FX5U CPU主機:Ver.1.000~(販賣開始)

FX5UC CPU主機:Ver.1.010~(販賣開始)

<連接FX5UC CPU主機時需要有FX5-CNV-IFC介面>

重量 約0.2kg
電源規格
額定電壓 DC24V(從主機供應電源或外部電源給電)
DC5V(從PLC主機內部給電)
消耗電流(DC5V) 75mA
消耗電流(DC24V) 50mA
入力規格
入力點數 8點
入力配線方式 端子台(M3螺絲)
入力型式 Sink/Source
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式

無電壓接點入力

Sink:NPN開集極電晶體

Source:PNP開集極電晶體

入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成





 FX5-16EX/ES 增設入力單元

FX5-16EX/ES

尺寸圖

特長:

• 端子台型的入力增設單元。

• 可增設入力16點(Sink/Source)。

• 可直接連接在主機或電源內藏的入出力擴充機後面。
  (FX5U主機構成時,也可連接在FX5-1PSU-5V增設電源模組後面)



詳細規格



對應主機

FX5UJ CPU主機

FX5U CPU主機:Ver.1.000~(販賣開始)

FX5UC CPU主機:Ver.1.010~(販賣開始)

<連接FX5UC CPU主機時需要有FX5-CNV-IFC介面>

重量 約0.25kg
電源規格
額定電壓 DC24V(從主機供應電源或外部電源給電)
DC5V(從PLC主機內部給電)
消耗電流(DC5V) 100mA
消耗電流(DC24V) 85mA
入力規格
入力點數 16點
入力配線方式 端子台(M3螺絲)
入力型式 Sink/Source
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式

無電壓接點入力

Sink:NPN開集極電晶體

Source:PNP開集極電晶體

入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成





 FX5-C16EX/D 增設入力單元

尺寸圖

特長:

• Connector型的入力增設單元。

• 可增設入力16點(Sink)。

• 可直接連接FX5UC主機後面。



詳細規格



對應主機

FX5UJ CPU主機 *

FX5U CPU主機 *

FX5UC CPU主機

<* 連接FX5U/FX5UJ CPU主機時需要有FX5-CNV-IF介面>

重量 約0.1kg
電源規格
額定電壓 DC5V(從PLC主機內部給電)
消耗電流(DC5V) 100mA
入力規格
入力點數 16點
入力配線方式 Connector
入力型式 Sink
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式

無電壓接點入力

NPN開集極電晶體

入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成





 FX5-C16EX/DS 增設入力單元

尺寸圖

特長:

• Connector型的入力增設單元。

• 可增設入力16點(Sink/Source)。

• 可直接連接FX5UC主機後面。



詳細規格



對應主機

FX5UJ CPU主機 *

FX5U CPU主機 *

FX5UC CPU主機

<* 連接FX5U/FX5UJ CPU主機時需要有FX5-CNV-IF介面>

重量 約0.1kg
電源規格
額定電壓 DC5V(從PLC主機內部給電)
消耗電流(DC5V) 100mA
入力規格
入力點數 16點
入力配線方式 Connector
入力型式 Sink/Source
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式

無電壓接點入力

Sink:NPN開集極電晶體

Source:PNP開集極電晶體

入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成





 FX5-C32EX/D 增設入力單元

尺寸圖

特長:

• Connector型的入力增設單元。

• 可增設入力32點(Sink)。

• 可直接連接FX5UC主機後面。



詳細規格



對應主機

FX5UJ CPU主機 *

FX5U CPU主機 *

FX5UC CPU主機

<* 連接FX5U/FX5UJ CPU主機時需要有FX5-CNV-IF介面>

重量 約0.15kg
電源規格
額定電壓 DC5V(從PLC主機內部給電)
消耗電流(DC5V) 120mA
入力規格
入力點數 32點
入力配線方式 Connector
入力型式 Sink
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式

無電壓接點入力

NPN開集極電晶體

入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成





 FX5-C32EX/DS 增設入力單元

尺寸圖

特長:

• Connector型的入力增設單元。

• 可增設入力32點(Sink/Source)。

• 可直接連接FX5UC主機後面。



詳細規格



對應主機

FX5UJ CPU主機

FX5U CPU主機

FX5UC CPU主機

<連接FX5U/FX5UJ CPU主機時需要有FX5-CNV-IF介面>

重量 約0.15kg
電源規格
額定電壓 DC5V(從PLC主機內部給電)
消耗電流(DC5V) 120mA
入力規格
入力點數 32點
入力配線方式 Connector
入力型式 Sink/Source
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式

無電壓接點入力

Sink:NPN開集極電晶體

Source:PNP開集極電晶體

入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成





 FX5-C32EX/DS-TS 增設入力單元

尺寸圖

特長:

• 彈簧夾式端子台的入力增設單元。

• 可增設入力32點(Sink/Source)。

• 可直接連接FX5UC主機後面。



詳細規格



對應主機

FX5UJ CPU主機

FX5U CPU主機

FX5UC CPU主機

<連接FX5U/FX5UJ CPU主機時需要有FX5-CNV-IF介面>

重量 約0.15kg
電源規格
額定電壓

DC24V(從外部電源給電)

DC5V(從PLC主機內部給電)

消耗電流(DC5V) 120mA
消耗電流(DC24V)

(130mA)

FX5UC使用時,由於人力回路使用外部電源,此數據不包含CPU主機的電源供給。

入力規格
入力點數 32點
入力配線方式 彈簧夾式端子台
入力型式 Sink/Source
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式

無電壓接點入力

Sink:NPN開集極電晶體

Source:PNP開集極電晶體

入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成

 FX5-8EYR/ES 增設出力單元

尺寸圖

特長:

• 端子台型的出力增設單元。

• 可增設出力8點(繼電器接點)。

• 可直接連接在主機或電源內藏的入出力擴充機後面。
  (FX5U主機構成時,也可連接在FX5-1PSU-5V增設電源模組後面)



詳細規格



對應主機

FX5UJ CPU主機

FX5U CPU主機:Ver.1.000~(販賣開始)

FX5UC CPU主機:Ver.1.010~(販賣開始)

<連接FX5UC CPU主機時需要有FX5-CNV-IFC介面>

重量 約0.2kg
電源規格
額定電壓 DC24V(從主機供應電源或外部電源給電)
DC5V(從PLC主機內部給電)
消耗電流(DC5V) 75mA
消耗電流(DC24V) 75mA
力規格
出力點數 8點
出力配線方式 端子台(M3螺絲)
出力方式 繼電器
外部電源 DC30V以下
AC240V以下
(非CE,UL,cUL規格對應時,AC250V以下)
出力電路隔離 機械的隔離
出力動作表示 出力ON時LED亮燈
最大負載 2A/1点
每個COM點電阻性負載的總負載電流如下:
・出力4點/COM:8A以下
・出力8點/COM:8A以下
開路洩露電流 --
最小負載 DC5V 2mA(參考值)
應答時間 OFF→ON 約10ms
ON→OFF 約10ms
出力電路構成





FX5-8EYT/ES 增設出力單元(NPN輸出)

尺寸圖

特長:

• 端子台型的出力增設單元。

• 可增設出力8點(電晶體,Sink)。

• 可直接連接在主機或電源內藏的入出力擴充機後面。
  (FX5U主機構成時,也可連接在FX5-1PSU-5V增設電源模組後面)



詳細規格



對應主機

FX5UJ CPU主機

FX5U CPU主機:Ver.1.000~(販賣開始)

FX5UC CPU主機:Ver.1.010~(販賣開始)

<連接FX5UC CPU主機時需要有FX5-CNV-IFC介面>

重量 約0.2kg
電源規格
額定電壓 DC24V(從主機供應電源或外部電源給電)
DC5V(從PLC主機內部給電)
消耗電流(DC5V) 75mA
消耗電流(DC24V) 75mA
力規格
出力點數 8點
出力配線方式 端子台(M3螺絲)
出力方式 電晶體/Sink輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈
最大負載 0.5A/1点
每個COM點電阻性負載的總負載電流如下:
・出力4點/COM:0.8A以下
・出力8點/COM:1.6A以下
開路洩露電流 0.1mA/DC30V
最小負載 --
應答時間 OFF→ON 0.2ms以下/200mA(DC24V時)
ON→OFF 0.2ms以下/200mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成





 FX5-8EYT/ESS 增設出力單元

尺寸圖

特長:

• 端子台型的出力增設單元。

• 可增設出力8點(電晶體,Source)。

• 可直接連接在主機或電源內藏的入出力擴充機後面。
  (FX5U主機構成時,也可連接在FX5-1PSU-5V增設電源模組後面)



詳細規格



對應主機

FX5UJ CPU主機

FX5U CPU主機:Ver.1.000~(販賣開始)

FX5UC CPU主機:Ver.1.010~(販賣開始)

<連接FX5UC CPU主機時需要有FX5-CNV-IFC介面>

重量 約0.2kg
電源規格
額定電壓 DC24V(從主機供應電源或外部電源給電)
DC5V(從PLC主機內部給電)
消耗電流(DC5V) 75mA
消耗電流(DC24V) 75mA
力規格
出力點數 8點
出力配線方式 端子台(M3螺絲)
出力方式 電晶體/Source輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈
最大負載 0.5A/1点
每個COM點電阻性負載的總負載電流如下:
・出力4點/COM:0.8A以下
・出力8點/COM:1.6A以下
開路洩露電流 0.1mA/DC30V
最小負載 --
應答時間 OFF→ON 0.2ms以下/200mA(DC24V時)
ON→OFF 0.2ms以下/200mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成





 FX5-16EYR/ES 增設出力單元(Relay輸出)

尺寸圖

特長:

• 端子台型的出力增設單元。

• 可增設出力16點(繼電器接點)。

• 可直接連接在主機或電源內藏的入出力擴充機後面。
  (FX5U主機構成時,也可連接在FX5-1PSU-5V增設電源模組後面)



詳細規格



對應主機

FX5UJ CPU主機

FX5U CPU主機:Ver.1.000~(販賣開始)

FX5UC CPU主機:Ver.1.010~(販賣開始)

<連接FX5UC CPU主機時需要有FX5-CNV-IFC介面>

重量 約0.25kg
電源規格
額定電壓 DC24V(從主機供應電源或外部電源給電)
DC5V(從PLC主機內部給電)
消耗電流(DC5V) 100mA
消耗電流(DC24V) 125mA
力規格
出力點數 16點
出力配線方式 端子台(M3螺絲)
出力方式 繼電器
外部電源 DC30V以下
AC240V以下
(非CE,UL,cUL規格對應時,AC250V以下)
出力電路隔離 機械的隔離
出力動作表示 出力ON時LED亮燈
最大負載 2A/1点
每個COM點電阻性負載的總負載電流如下:
・出力4點/COM:8A以下
・出力8點/COM:8A以下
開路洩露電流 --
最小負載 DC5V 2mA(參考值)
應答時間 OFF→ON 約10ms
ON→OFF 約10ms
出力電路構成





 FX5-16EYT/ES 增設出力單元(NPN輸出)

尺寸圖

特長:

• 端子台型的出力增設單元。

• 可增設出力16點(電晶體,Sink)。

• 可直接連接在主機或電源內藏的入出力擴充機後面。
  (FX5U主機構成時,也可連接在FX5-1PSU-5V增設電源模組後面)



詳細規格



對應主機

FX5UJ CPU主機

FX5U CPU主機:Ver.1.000~(販賣開始)

FX5UC CPU主機:Ver.1.010~(販賣開始)

<連接FX5UC CPU主機時需要有FX5-CNV-IFC介面>

重量 約0.25kg
電源規格
額定電壓 DC24V(從主機供應電源或外部電源給電)
DC5V(從PLC主機內部給電)
消耗電流(DC5V) 100mA
消耗電流(DC24V) 125mA
力規格
出力點數 16點
出力配線方式 端子台(M3螺絲)
出力方式 電晶體/Sink輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈
最大負載 0.5A/1点
每個COM點電阻性負載的總負載電流如下:
・出力4點/COM:0.8A以下
・出力8點/COM:1.6A以下
開路洩露電流 0.1mA/DC30V
最小負載 --
應答時間 OFF→ON 0.2ms以下/200mA(DC24V時)
ON→OFF 0.2ms以下/200mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成

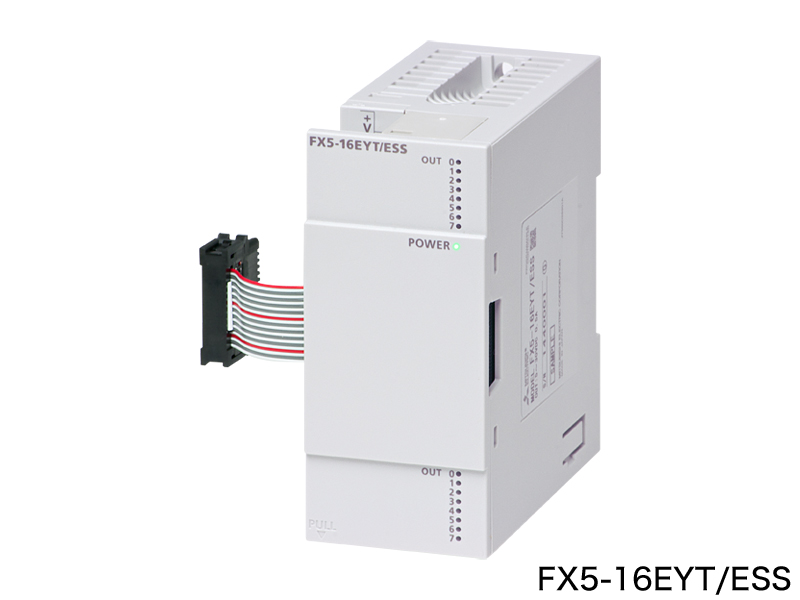

 FX5-16EYT/ESS 增設出力單元(PNP輸出)

尺寸圖

特長:

• 端子台型的出力增設單元。

• 可增設出力16點(電晶體,Source)。

• 可直接連接在主機或電源內藏的入出力擴充機後面。
  (FX5U主機構成時,也可連接在FX5-1PSU-5V增設電源模組後面)



詳細規格



對應主機

FX5UJ CPU主機

FX5U CPU主機:Ver.1.000~(販賣開始)

FX5UC CPU主機:Ver.1.010~(販賣開始)

<連接FX5UC CPU主機時需要有FX5-CNV-IFC介面>

重量 約0.25kg
電源規格
額定電壓 DC24V(從主機供應電源或外部電源給電)
DC5V(從PLC主機內部給電)
消耗電流(DC5V) 100mA
消耗電流(DC24V) 125mA
力規格
出力點數 16點
出力配線方式 端子台(M3螺絲)
出力方式 電晶體/Source輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈
最大負載 0.5A/1点
每個COM點電阻性負載的總負載電流如下:
・出力4點/COM:0.8A以下
・出力8點/COM:1.6A以下
開路洩露電流 0.1mA/DC30V
最小負載 --
應答時間 OFF→ON 0.2ms以下/200mA(DC24V時)
ON→OFF 0.2ms以下/200mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成





 FX5-C16EYT/D 增設出力單元

尺寸圖

特長:

• 端子台型的出力增設單元。

• 可增設出力16點(電晶體,Sink)。

• 可直接連接FX5UC主機後面。



詳細規格



對應主機

FX5UJ CPU主機 *

FX5U CPU主機 *

FX5UC CPU主機

<* 連接FX5U/FX5UJ CPU主機時需要有FX5-CNV-IF介面>

重量 約0.1kg
電源規格
額定電壓 DC24V(從主機供應電源或外部電源給電)
DC5V(從PLC主機內部給電)
消耗電流(DC5V) 100mA
消耗電流(DC24V) 100mA
力規格
出力點數 16點
出力配線方式 Connector
出力方式 電晶體/Sink輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈
最大負載 0.1A/1点
每個COM點電阻性負載的總負載電流如下:
・出力8點/COM:0.8A以下
開路洩露電流 0.1mA/DC30V
最小負載 --
應答時間 OFF→ON 0.2ms以下/100mA(DC24V時)
ON→OFF 0.2ms以下/100mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成





 FX5-C16EYT/DSS 增設出力單元

尺寸圖

特長:

• Connector型的出力增設單元。

• 可增設出力16點(電晶體,Source)。

• 可直接連接FX5UC主機後面。



詳細規格



對應主機

FX5UJ CPU主機 *

FX5U CPU主機 *

FX5UC CPU主機

<* 連接FX5U/FX5UJ CPU主機時需要有FX5-CNV-IF介面>

重量 約0.1kg
電源規格
額定電壓 DC24V(從主機供應電源或外部電源給電)
DC5V(從PLC主機內部給電)
消耗電流(DC5V) 100mA
消耗電流(DC24V) 100mA
力規格
出力點數 16點
出力配線方式 Connector
出力方式 電晶體/Source輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈
最大負載 0.1A/1点
每個COM點電阻性負載的總負載電流如下:
・出力8點/COM:0.8A以下
開路洩露電流 0.1mA/DC30V
最小負載 --
應答時間 OFF→ON 0.2ms以下/100mA(DC24V時)
ON→OFF 0.2ms以下/100mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成





 FX5-C32EYT/D 增設出力單元

尺寸圖

特長:

• Connector型的出力增設單元。

• 可增設出力32點(電晶體,Sink)。

• 可直接連接FX5UC主機後面。



詳細規格



對應主機

FX5UJ CPU主機 *

FX5U CPU主機 *

FX5UC CPU主機

<* 連接FX5U/FX5UJ CPU主機時需要有FX5-CNV-IF介面>

重量 約0.15kg
電源規格
額定電壓 DC24V(從主機供應電源或外部電源給電)
DC5V(從PLC主機內部給電)
消耗電流(DC5V) 120mA
消耗電流(DC24V) 200mA
力規格
出力點數 32點
出力配線方式 Connector
出力方式 電晶體/Sink輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈(DISP指撥開關的F/L可切替前/後16點輸出狀態顯示)
最大負載 0.1A/1点
每個COM點電阻性負載的總負載電流如下:
・出力8點/COM:0.8A以下
開路洩露電流 0.1mA/DC30V
最小負載 --
應答時間 OFF→ON 0.2ms以下/100mA(DC24V時)
ON→OFF 0.2ms以下/100mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成





 FX5-C32EYT/DSS 增設出力單元

尺寸圖

特長:

• Connector型的出力增設單元。

• 可增設出力32點(電晶體,Source)。

• 可直接連接FX5UC主機後面。



詳細規格



對應主機

FX5UJ CPU主機 *

FX5U CPU主機 *

FX5UC CPU主機

<* 連接FX5U/FX5UJ CPU主機時需要有FX5-CNV-IF介面>

重量 約0.15kg
電源規格
額定電壓 DC24V(從主機供應電源或外部電源給電)
DC5V(從PLC主機內部給電)
消耗電流(DC5V) 120mA
消耗電流(DC24V) 200mA
力規格
出力點數 32點
出力配線方式 Connector
出力方式 電晶體/Source輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈(DISP指撥開關的F/L可切替前/後16點輸出狀態顯示)
最大負載 0.1A/1点
每個COM點電阻性負載的總負載電流如下:
・出力8點/COM:0.8A以下
開路洩露電流 0.1mA/DC30V
最小負載 --
應答時間 OFF→ON 0.2ms以下/100mA(DC24V時)
ON→OFF 0.2ms以下/100mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成





 FX5-C32EYT/D-TS 增設出力單元

尺寸圖

特長:

• 彈簧夾式端子台的出力增設單元。

• 可增設出力32點(電晶體,Sink)。

• 可直接連接FX5UC主機後面。



詳細規格



對應主機

FX5UJ CPU主機 *

FX5U CPU主機 *

FX5UC CPU主機

<* 連接FX5U/FX5UJ CPU主機時需要有FX5-CNV-IF介面>

重量 約0.15kg
電源規格
額定電壓 DC24V(從PLC主機內部給電)
DC5V(從PLC主機內部給電)
消耗電流(DC5V) 120mA
消耗電流(DC24V) 200mA
力規格
出力點數 32點
出力配線方式 彈簧夾式端子台
出力方式 電晶體/Sink輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈(DISP指撥開關的F/L可切替前/後16點輸出狀態顯示)
最大負載 0.1A/1点
每個COM點電阻性負載的總負載電流如下:
・出力8點/COM:0.8A以下
開路洩露電流 0.1mA/DC30V
最小負載 --
應答時間 OFF→ON 0.2ms以下/100mA(DC24V時)
ON→OFF 0.2ms以下/100mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成





 FX5-C32EYT/DSS-TS 增設出力單元

尺寸圖

特長:

• 彈簧夾式端子台的出力增設單元。

• 可增設出力32點(電晶體,Source)。

• 可直接連接FX5UC主機後面。



詳細規格



對應主機

FX5UJ CPU主機 *

FX5U CPU主機 *

FX5UC CPU主機

<* 連接FX5U/FX5UJ CPU主機時需要有FX5-CNV-IF介面>

重量 約0.15kg
電源規格
額定電壓 DC24V(從PLC主機內部給電)
DC5V(從PLC主機內部給電)
消耗電流(DC5V) 120mA
消耗電流(DC24V) 200mA
力規格
出力點數 32點
出力配線方式 彈簧夾式端子台
出力方式 電晶體/Source輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈(DISP指撥開關的F/L可切替前/後16點輸出狀態顯示)
最大負載 0.1A/1点
每個COM點電阻性負載的總負載電流如下:
・出力8點/COM:0.8A以下
開路洩露電流 0.1mA/DC30V
最小負載 --
應答時間 OFF→ON 0.2ms以下/100mA(DC24V時)
ON→OFF 0.2ms以下/100mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成

 FX5-16ER/ES 增設入出力單元

尺寸圖

特長:

• 端子台型的入出力增設單元。

• 可增設入力8點(Sink),出力8點(繼電器接點)。

• 在FX5-16ER/ES後面可直接連接FX5用的增設I/O單元及特殊智能模組。



詳細規格



對應主機

FX5UJ CPU主機

FX5U CPU主機:Ver.1.000~(販賣開始)

FX5UC CPU主機:Ver.1.010~(販賣開始)

<連接FX5UC CPU主機時需要有FX5-CNV-IFC介面>

重量 約0.25kg
電源規格

額定電壓

DC24V(從PLC主機給電或外部電源給電)

DC5V(從PLC主機內部給電)

消耗電流(DC5V) 100mA
消耗電流(DC24V)

125mA (82mA)

入力回路使用外部電源時的消耗電流。

入力規格
入力點數 8點
入力配線方式 端子台(M3螺絲)
入力型式 Sink/Source
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式

無電壓接點入力
Sink: NPN開集極電晶體

Source: PNP開集極電晶體

入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成
力規格
出力點數 8點
出力配線方式 端子台(M3螺絲)
出力方式 繼電器
外部電源 DC30V以下
AC240V以下
出力電路隔離 機械隔離絕緣
出力動作表示 出力ON時LED亮燈
最大負載

2A/1点
每個COM點電阻性負載的總負載電流如下:
・出力4點/COM:8A以下

・出力8點/COM:8A以下

開路洩露電流 -
最小負載 DC5V 2mA(參考值)
應答時間 OFF→ON 約10ms
ON→OFF 約10ms
出力電路構成





 FX5-16ET/ES 增設入出力單元

尺寸圖

特長:

• 端子台型的入出力增設單元。

• 可增設入力8點(Sink),出力8點(電晶體 Sink)。

• 在FX5-16ET/ES後面可直接連接FX5用的增設I/O單元及特殊智能模組。



詳細規格



對應主機

FX5UJ CPU主機

FX5U CPU主機:Ver.1.000~(販賣開始)

FX5UC CPU主機:Ver.1.010~(販賣開始)

<連接FX5UC CPU主機時需要有FX5-CNV-IFC介面>

重量 約0.25kg
電源規格

額定電壓

DC24V(從PLC主機給電或外部電源給電)

DC5V(從PLC主機內部給電)

消耗電流(DC5V) 100mA
消耗電流(DC24V)

125mA (82mA)

入力回路使用外部電源時的消耗電流。

入力規格
入力點數 8點
入力配線方式 端子台(M3螺絲)
入力型式 Sink/Source
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式

無電壓接點入力
Sink: NPN開集極電晶體

Source: PNP開集極電晶體

入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成
力規格
出力點數 8點
出力配線方式 端子台(M3螺絲)
出力方式 電晶體/Sink輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈
最大負載

0.5A/1点
每個COM點電阻性負載的總負載電流如下:
・出力4點/COM:0.8A以下

・出力8點/COM:1.6A以下

開路洩露電流 0.1mA/DC30V
最小負載 -
應答時間 OFF→ON 0.2ms以下/200mA(DC24V時)
ON→OFF 0.2ms以下/200mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成





 FX5-16ET/ESS 增設入出力單元

尺寸圖

特長:

• 端子台型的入出力增設單元。

• 可增設入力8點(Sink/Source),出力8點(電晶體 Source)。

• 在FX5-16ET/ESS後面可直接連接FX5用的增設I/O單元及特殊智能模組。



詳細規格



對應主機

FX5UJ CPU主機

FX5U CPU主機:Ver.1.000~(販賣開始)

FX5UC CPU主機:Ver.1.010~(販賣開始)

<連接FX5UC CPU主機時需要有FX5-CNV-IFC介面>

重量 約0.25kg
電源規格

額定電壓

DC24V(從PLC主機給電或外部電源給電)

DC5V(從PLC主機內部給電)

消耗電流(DC5V) 100mA
消耗電流(DC24V)

125mA (82mA)

入力回路使用外部電源時的消耗電流。

入力規格
入力點數 8點
入力配線方式 端子台(M3螺絲)
入力型式 Sink/Source
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式

無電壓接點入力
Sink: NPN開集極電晶體

Source: PNP開集極電晶體

入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成
力規格
出力點數 8點
出力配線方式 端子台(M3螺絲)
出力方式 電晶體/Source輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈
最大負載

0.5A/1点
每個COM點電阻性負載的總負載電流如下:
・出力4點/COM:0.8A以下

・出力8點/COM:1.6A以下

開路洩露電流 0.1mA/DC30V
最小負載 -
應答時間 OFF→ON 0.2ms以下/200mA(DC24V時)
ON→OFF 0.2ms以下/200mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成





 FX5-C32ET/D 增設入出力單元

尺寸圖

特長:

• Connector型的入出力增設單元。

• 可增設入力16點(Sink),出力16點(電晶體,Sink)。

• 可直接連接FX5UC主機後面。



詳細規格



對應主機

FX5UJ CPU主機 *

FX5U CPU主機 *

FX5UC CPU主機

<* 連接FX5U/FX5UJ CPU主機時需要有FX5-CNV-IF介面>

重量 約0.15kg
電源規格

額定

電壓

入力Connector DC5V(從PLC主機內部給電)
出力Connector DC24V(從PLC主機內部給電)
DC5V(從PLC主機內部給電)
消耗電流(DC5V) 120mA
消耗電流(DC24V) 100mA
入力規格
入力點數 16點
入力配線方式 端子台(M3螺絲)
入力型式 Sink
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式 無電壓接點入力
NPN開集極電晶體
入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成
力規格
出力點數 16點
出力配線方式 端子台(M3螺絲)
出力方式 電晶體/Sink輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈(DISP指撥開關的F/L可切替前/後16點輸出狀態顯示)
最大負載 0.1A/1点
每個COM點電阻性負載的總負載電流如下:
・出力8點/COM:0.8A以下
開路洩露電流 0.1mA/DC30V
最小負載 -
應答時間 OFF→ON 0.2ms以下/100mA(DC24V時)
ON→OFF 0.2ms以下/100mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成





 FX5-C32ET/DSS 增設入出力單元

尺寸圖

特長:

• Connector型的入出力增設單元。

• 可增設入力16點(Sink/Source),出力16點(電晶體,Source)。

• 可直接連接FX5UC主機後面。



詳細規格



對應主機

FX5UJ CPU主機 *

FX5U CPU主機 *

FX5UC CPU主機

<* 連接FX5U/FX5UJ CPU主機時需要有FX5-CNV-IF介面>

重量 約0.15kg
電源規格

額定

電壓

入力Connector DC5V(從PLC主機內部給電)
出力Connector DC24V(從PLC主機內部給電)
DC5V(從PLC主機內部給電)
消耗電流(DC5V) 120mA
消耗電流(DC24V) 100mA
入力規格
入力點數 16點
入力配線方式 端子台(M3螺絲)
入力型式 Sink/Source
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式 無電壓接點入力
Sink:NPN開集極電晶體

Source:PNP開集極電晶體

入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成
力規格
出力點數 16點
出力配線方式 端子台(M3螺絲)
出力方式 電晶體/Source輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈(DISP指撥開關的F/L可切替前/後16點輸出狀態顯示)
最大負載 0.1A/1点
每個COM點電阻性負載的總負載電流如下:
・出力8點/COM:0.8A以下
開路洩露電流 0.1mA/DC30V
最小負載 -
應答時間 OFF→ON 0.2ms以下/100mA(DC24V時)
ON→OFF 0.2ms以下/100mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成





 FX5-C32ET/DS-TS 增設入出力單元

尺寸圖

特長:

• 彈簧夾式端子台的入出力增設單元。

• 可增設入力16點(Sink/Source),出力16點(電晶體,Sink)。

• 可直接連接FX5UC主機後面。



詳細規格



對應主機

FX5UJ CPU主機 *

FX5U CPU主機 *

FX5UC CPU主機

<* 連接FX5U/FX5UJ CPU主機時需要有FX5-CNV-IF介面>

重量 約0.15kg
電源規格

額定

電壓

入力Connector DC24V(從外部給電)
DC5V(從PLC主機內部給電)
出力Connector DC24V(從PLC主機內部給電)
DC5V(從PLC主機內部給電)
消耗電流(DC5V) 120mA
消耗電流(DC24V) 入力Connector

(65mA)

FX5UC使用時,由於人力回路使用外部電源,此數據不包含CPU主機的電源供給。

出力Connector 100mA
入力規格
入力點數 16點
入力配線方式 彈簧夾式端子台
入力型式 Sink/Source
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式

無電壓接點入力
Sink:NPN開集極電晶體

Source:PNP開集極電晶體

入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成
力規格
出力點數 16點
出力配線方式 彈簧夾式端子台
出力方式 電晶體/Sink輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈(DISP指撥開關的F/L可切替前/後16點輸出狀態顯示)
最大負載 0.1A/1点
每個COM點電阻性負載的總負載電流如下:
・出力8點/COM:0.8A以下
開路洩露電流 0.1mA/DC30V
最小負載 -
應答時間 OFF→ON 0.2ms以下/100mA(DC24V時)
ON→OFF 0.2ms以下/100mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成





 FX5-C32ET/DS-TS 增設入出力單元

尺寸圖

特長:

• 彈簧夾式端子台的入出力增設單元。

• 可增設入力16點(Sink/Source),出力16點(電晶體,Source)。

• 可直接連接FX5UC主機後面。



詳細規格



對應主機

FX5UJ CPU主機 *

FX5U CPU主機 *

FX5UC CPU主機

<* 連接FX5U/FX5UJ CPU主機時需要有FX5-CNV-IF介面>

重量 約0.15kg
電源規格

額定

電壓

入力Connector DC24V(從外部給電)
DC5V(從PLC主機內部給電)
出力Connector DC24V(從PLC主機內部給電)
DC5V(從PLC主機內部給電)
消耗電流(DC5V) 120mA
消耗電流(DC24V) 入力Connector

(65mA)

FX5UC使用時,由於人力回路使用外部電源,此數據不包含CPU主機的電源供給。

出力Connector 100mA
入力規格
入力點數 16點
入力配線方式 彈簧夾式端子台
入力型式 Sink/Source
入力信號電壓 DC24V +20%,-15%
入力信號電流 4mA/DC24V
入力阻抗 5.6kΩ
入力感度電流 ON 3.0mA以上
OFF 1.5mA以下
入力應答時間 ON時:50μs以下
OFF時:150μs以下
入力信號型式

無電壓接點入力
Sink:NPN開集極電晶體

Source:PNP開集極電晶體

入力電路隔離 光藕合隔離絕緣
入力動作表示 入力ON時LED亮燈
入力電路構成
力規格
出力點數 16點
出力配線方式 彈簧夾式端子台
出力方式 電晶體/Source輸出
外部電源 DC5~30V
出力電路隔離 光藕合隔離絕緣
出力動作表示 出力ON時LED亮燈(DISP指撥開關的F/L可切替前/後16點輸出狀態顯示)
最大負載 0.1A/1点
每個COM點電阻性負載的總負載電流如下:
・出力8點/COM:0.8A以下
開路洩露電流 0.1mA/DC30V
最小負載 -
應答時間 OFF→ON 0.2ms以下/100mA(DC24V時)
ON→OFF 0.2ms以下/100mA(DC24V時)
ON時壓降 1.5V以下
出力電路構成





能麒企業股份有限公司-- 三菱電機 FX系列PLC專業代理



  1. FX5U(C)主機
  2. FX5UJ主機
  3. FX5U增設輸出入模組
  4. FX5U簡易運動/定位模組
  5. FX5U通訊模組
  6. FX5U類比模組
