三菱電機FX系列選配件一覽



♦ 顯示模組
設備試車或調整時,必需改變設定的計時器或計數器時,顯示模組的監視及常數改變機能將是一大便利。
型號 適用PLC
FX3S FX3G(E) FX3GC FX3U
 FX3S-5DM ※4

最大
1台
× × ×
 FX3G-5DM × ※5

最大
1台
× ×
 FX3U-7DM × × ×
最大
1台
 FX3U-7DM-HLD × × ×
 FX-10DM-SET0 ※3

最大
1台
※1

最大
1台
※1

最大
1台
※2

最大
1台
 FX-10DM-E
※1 限於FX1N系列PLC的功能範圍。
※2 限於FX2N系列PLC的功能範圍。
※3 FX3S系列與FX1系列PLC雙方皆有機能範圍。
※4 支援FX3S V1.20以後版本。
※5 支援FX3G V1.10以後版本。

♦ 排線(增設延長用)
型號 長度 主要用途
 FX0N-30EC 30cm

【増設延長排線】

連接增設單元的延長排線。

每個系統只能使用1條。

延長連接增設單元及特殊模組時,請同時使用下表的FX2N-CNV-BC接頭轉換器。

但,各增設模組中可能附有標準的連接排線或內建。

 FX0N-65EC 65cm

♦ 增設模組選配
型號 主要用途
 FX2N-CNV-BC

【接頭轉換器】

使用FX0N-30ECFX0N-65EC增設延長排線來延長連接增設單元及特殊模組時,用來中繼延長排線與增設單元側的連接。

 FX2NC-CNV-IF

【接頭轉換模組】

FX3GCFX3UC PLC連接FX2N用的增設模組時的轉換模組。

 FX3UC-1PS-5V

【増設電源模組】

FX3GCFX3UC 系列的增設電源不足時追加用。

DC5V 1A

 FX3U-1PSU-5V

【増設電源模組】

FX3GFX3U 系列的增設電源不足時追加用。

内部DC5V 1A
内部DC24V 0.3A


♦ 其它機能擴充板,轉換器
型號 主要用途
  FX3S用
 FX3S-CNV-ADP

【特殊轉換器連接用轉接器】

FX3系列用特殊轉換器(通信類比)連接用

  FX3G用
 FX3G-CNV-ADP

【特殊轉換器連接用轉接器】

FX3系列用特殊轉換器(通信類比)連接用

  FX3S,FX3G用
 FX3G-8AV-BD

【8點類比旋鈕機能擴充機能板】

主機內藏旋鈕2點外,可再追加8點。

  FX3U用
 FX3U-CNV-BD

【特殊轉換器連接用機能擴充板】

FX3U-口口口ADP連接用接頭變換

 FX3U-8AV-BD

【8點類比旋鈕機能擴充機能板】

可讓主機內藏類比旋鈕8點。


♦ 其它機能擴充板,轉換器
型號 主要用途
  FX3S,FX3G用
 FX3G-EEPROM-32L

【EEPROM記憶卡匣】

PLC寫入的程式不需電池來備援的32000步序EEPROM記憶體。

(FX3S使用時,可使用範圍為16000步序)

內含PLC與記憶卡匣間的程式轉送機能。

具防寫保護開關。

要將程式寫入多台PLC或將程式給遠方PLC使用時將非常便利。

  FX3U用
 FX3U-FLROM-16

【Flash ROM記憶卡匣】

PLC寫入的程式不需電池來備援的快閃記憶體。

具防寫保護開關。(最大16000步序)

 FX3U-FLROM-64

【Flash ROM記憶卡匣】

PLC寫入的程式不需電池來備援的快閃記憶體。

具防寫保護開關。(最大64000步序)

 FX3U-FLROM-1M

【Flash ROM記憶卡匣】

PLC寫入的程式不需電池來備援的快閃記憶體。

具防寫保護開關。(最大64000步序)

可儲存高達1.3MB的來源資訊。

支援FX3U V3.00以後版本。

 FX3U-FLROM-64L

【具載入/載出機能Flash ROM記憶卡匣】

PLC寫入的程式不需電池來備援的快閃記憶體。

具防寫保護開關。(最大64000步序)

支援FX3U V2.20以後版本。


♦ 電池(零件)
型號 主要用途

 FX3U-32BL

【記憶體備援用鋰電池】

FX3G,FX3GC用來做為EEPROM以外的元件保持用。

FX3U用來備援內部RAM記憶體的備援。

還有,停電保持型的輔助繼電器或資料暫存器等內容及萬年曆等的備援也會用到。

電池標準壽命:5年(周圍溫度:25)




FX3S-5DM
►外型圖 使用手冊  DXF
●特長
1) FX3S 主機(Ver. 1.20以上)上直接安裝、不需要配線
2) 採用免維護式LED背光
3) 具按鈕操作「操作者機能」與PLC控制的「控制機能」
4) 可與機能擴充板同時使用
●用途
1) 可替代數字指撥開關或七段顯示器
2) 沒有安裝空間的問題
3) 可做為異常顯示器
         ● FX3S-5DM性能規格
機能 內容
用操作按鈕可使用的機能
時鐘功能 顯示 顯示萬年曆機能(FX3S內建)的現在時間
設定 時間的設定(年,月,日,時,分,秒)
監視/強制 位元元件 顯示 X*,Y,M,S的ON/OFF
字元元件(16位元) T,C的現在值/設定值及D的現在值
字元元件(32位元) C的現在值/設定值及D的現在值
異常顯示 顯示異常發生時的異常碼及異常步序編號
可從PLC控制的機能
顯示畫面保護機能 可限制顯示或設定等操作機能
指定元件監視機能 從PLC指定顯示模組上顯示的元件
異常顯示有效/無效 可選擇運算異常等顯示的有無
背光燈消燈機能 可設定背光燈自動消燈時間
操作按鈕ON/OFF情報 可監視操作按鈕的ON/OFF狀態
現在值的10/16進制顯示設定 可切換監視數值10進制/16進制的表示型式
                *:輸入(X)沒有強制機能。

TOP>>





FX3G-5DM
►外型圖 使用手冊  DXF
●特長
1) FX3G主機(Ver. 1.10以上)上直接安裝、不需要配線。
2) 採用免維護式LED背光
3) 具按鈕操作「操作者機能」與PLC控制的「控制機能」。
4) 可與機能擴充板同時使用。
●用途
1) 可替代數字指撥開關或七段顯示器
2) 沒有安裝空間的問題。
3) 可做為異常顯示器。
         ● FX3G-5DM性能規格
機能 內容
用操作按鈕可使用的機能
時鐘功能 顯示 顯示萬年曆機能(FX3G內建)的現在時間
設定 時間的設定(年,月,日,時,分,秒)
監視/強制 位元元件 顯示 X*,Y,M,S的ON/OFF
字元元件(16位元) T,C的現在值/設定值及D,R,ER的現在值
字元元件(32位元) C的現在值/設定值及D,R,ER的現在值
異常檢查 顯示異常檢查執行的結果
選單顯示語言 可設定為日文或英文選單
亮度調整 可亮度調整(-5~10) 預設值:0
密碼 可取消設定的密碼
記憶卡匣轉送 可轉送PLC內部EEPROM與記憶卡匣間的資料
可從PLC控制的機能
顯示畫面保護機能 可保護全機能有效,強制(TEST)機能禁止,首頁畫面(時間顯示)
指定元件監視機能 指定顯示元件的種類及編號
螢幕保護機能 指定時間顯示螢幕保護畫面
背光燈消燈機能 可設定背光燈自動消燈時間
操作按鈕ON/OFF情報 可監視操作按鈕的ON/OFF狀態
現在值的10/16進制顯示設定 可切換16進制表示計時器,計數器,資料暫存器,擴充暫存器,擴充檔案暫存器的現在值/設定值
              *:輸入(X)沒有強制機能。

TOP>>




FX3U-7DM / FX3U-7DM-HLD
►FX3U-7DM外型圖

►FX3U-7DM使用手冊

►FX3U-7DM-HLD使用手冊

 ►FX3U-7DM DXF
●特長
1) FX3U主機上可直接安裝不需要配線。
2) 可日文(漢字、平假名、片假名)與英文表示。
3) 可以執行元件的監視、變更。
4) 数值的變更或游標的移動操作都很簡單。
5) 搭配FX3U-7DM-HLD使用時可安裝在控制盤面上。
                        • FX3U-7DM-HLD盤面安裝套件
         ● FX3U-7DM性能規格
機能 內容
用操作按鈕可使用的機能
監視/強制 元件 X*,Y,M,S,T,C,D[16位元/32位元],R[16位元/32位元],ER[16位元/32位元],
使用者登錄元件 使用者登錄(最大4點)D[16位元/32位元]
異常檢查 顯示異常檢查執行的結果
選單顯示語言 可設定為日文或英文選單
亮度調整 可亮度調整(-5~10) 預設值:0
時鐘功能 設定 現在時間的設定變更
顯示 顯示現在的時間
密碼 可取消設定的密碼
元件資料清除 初始化輸入(X),輸出(Y),輔助繼電器(M),步進元件(S),計時器(T),計數器(C),資料暫存器(D),擴充檔案暫存器(R)(但,檔案暫存器(D)除外)
PLC資訊 可確認版本、密碼的狀態、程式記憶體的種類或狀態、電池電壓
掃描時間顯示 掃描時間的顯示(最大/最小/現在值)
記憶卡匣轉送 可轉送PLC內部RAM與記憶卡匣間的資料及比對
可從PLC控制的機能
操作按鈕ON/OFF情報 可監視操作按鈕的ON/OFF狀態
現在值的16進制顯示設定 可切換16進制表示計時器,計數器,資料暫存器,擴充暫存器,擴充檔案暫存器的現在值/設定值
顯示畫面保護機能 可保護全機能有效,強制(TEST)機能禁止,首頁畫面(時間顯示)
使用者文字顯示

液晶畫面可顯示以下列編碼儲存的文字

半形英數: ASCII碼 20H~7DH

片假名: ASCII碼 A1H~DEH

日文: Shift JIS碼(第1,第2級)

                 *:輸入(X)沒有強制機能。

TOP>>

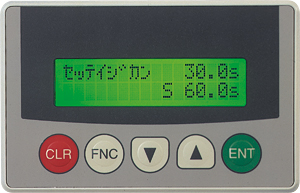

FX-10DM-SET0 / FX-10DM-E
►外型圖 使用手冊  DXF
●特長
1) 可安裝在控制盤面上,透過1條連接線就可與PLC連接。
2) 透過登錄監視,可輕易顯示登錄8個最常使用元件。
3) 顯示內容具註解及訊息,更容易明瞭。
         ● FX-10DM-SET0 / FX-10DM-E性能規格
機能 資料變更機能 現在值變更 變更T,C,D的現在值
設定值變更 變更T,C的設定值
Reset機能 將T,C,D的現在值重置為0
元件監視機能 字元元件(16位元) 顯示T,C的現在值/設定值及D的現在值
字元元件(32位元) 顯示32位元計數器C的現在值/設定值及D的現在值
登錄監視機能 預先登錄最多8列要顯示的元件或訊息
訊息顯示機能

顯示PLC的資料暫存器內儲存的ASCII碼文字。

顯示內容可由PLC切換

•可顯示半形16文字/行

•可顯示英文字母,數字,日文(假名),符號

註解機能

元件監視或登錄監視畫面內以PLC內註解來顯示字元元件名稱

•16點半形8文字/行,32點半形4文字/行

•可顯示英文字母,數字,日文(假名),符號

蜂鳴器音 可ON/OFF設定
系統語言 可切換 日文/英文
性能規格 防塵,防水 操作面板為IP65f等級的防塵,防水構造(雖經過IP65f的測試,但此測試並非用來保證在此環境下操作)
可連接PLC FX1S,FX3S,FX1N,FX3G,FX2N,FX3U,FX1NC,FX3GC,FX2NC,FX3UC
FX3S,FX3G,FX3GC為FX1N的元件範圍內支援。
FX3U,FX3UC為FX2N的元件範圍內支援。

TOP>>



增設模組選配
主要連接方法
1)擴充機的延長

2)增設單元的延長

3)FX3GC,FX3UC主機時(FX2NC-CNV-IF*,FX2N-CNV-BC接頭轉換器併用)
*:FX3GC/FX3UC系列時,也可以使用FX3UC-1PS-5V做為接頭轉換模組。
